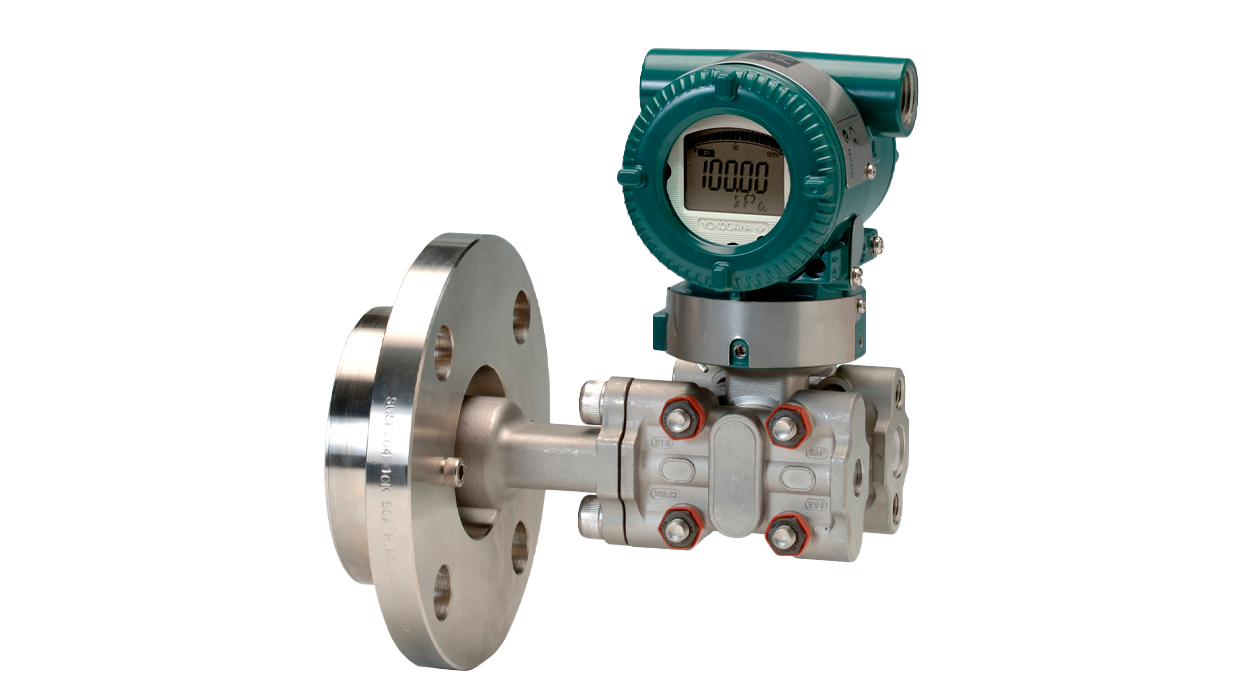

Yokogawa EJA210E standard performance differens tryktransmitter med fastmonteret flange forsats. Måleområde 10 mbar til 5 bar fordelt på 2 forskellige måleceller. En digital silicium resonans sensor, der sikrer høj nøjagtighed, stort turn-down og en fremragende langtidsstabilitet.
Til applikationer i en beholder der er tryksat, er der mulighed for montering af impulsrør for kompensering af statisk tryk. Anvendes til niveaumåling, hvor der kræves forsats.
Dette kan f.eks. være på grund af at produktet der måles på er aggressivt, urent eller vedhæftende.

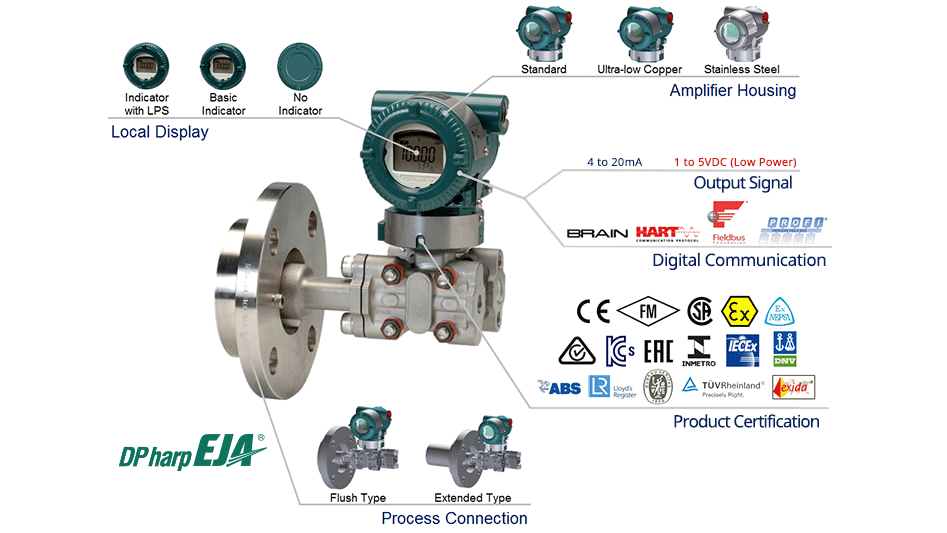

Denne produktmodel tilbyder fleksibilitet, så du kan få det kombination der passer til dit behov i netop din applikation
Ved differenstryk (dP) måles forskellen mellem to tryk, hvor lavtrykssiden er reference-tryk i forhold til højtrykssiden. Trykportene på en differenstryktransmitter er markeret med en høj og lav side. Og selve dP målingen kan enten være positiv eller negativ afhængig af om det her lavtryk eller højtryk siden der har den højeste værdi. Man kan også anvende en differenstryktransmitter som gauge tryktransmitter ved at lade lavtrykssiden være åben imod atmosfæriske tryk.
Applikationseksempler med differenstrykmåling er:
I alle tryktransmittere fra Yokogawa er deres unikke digitale tryksensor kaldet DPharp, som levere en stabil og præcis trykmåling. En digital sillicium resonanssensor betyder at du får en høj nøjagtighed og en en langtidsstabil måling.
Målecellen er opbygget så to små h-formede resonatorer er placeret inde i et siliciumdiafragma, og det er dem der danner grundlaget for målingen. De to resonatorer oscilleres begge med en høj frekvens og når målecellen bliver udsat for tryk vil den ene resonator strække sig og den anden trækker sig sammen hvilket ændrer deres frekvens. Disse to ændringer i frekvensen er direkte proportionalt med trykket.
Se Videoen for en uddybende forklaring af hvordan sensoren virker
Senior Product Manager
Tlf: +45 2085 6074
Email: Lasse.Olsen@insatech.com

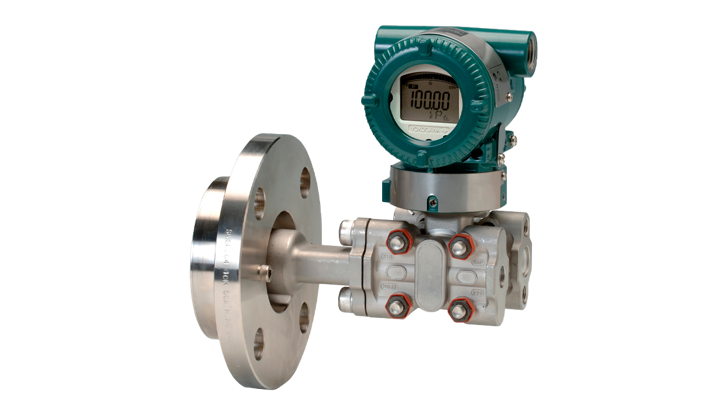

Differenstryktransmitter med påmonteret flange forsats. Måleområde fra 10 mbar til 5 bar. 0,075% nøjagtighed af span.
Til gauge/relativt tryk med påmonteret membranforsats. Måleområde fra 350 mbar til 160 bar fordelt på 2 forskellige måleceller. 0,15 % nøjagtighed
| Tekniske Spefikationer | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Måletype | Differenstryk |
||||||||||||||||||

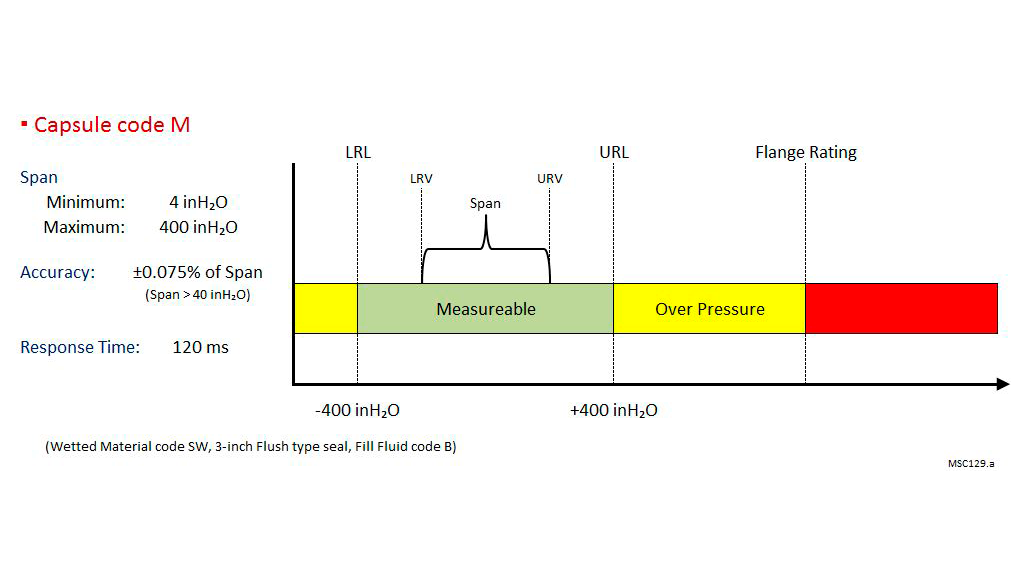

| Måleområde - tryk | fra 10 mbar til 5 bar fordel på 2 forskellige måleceller |
||||||||||||||||||
| Nøjagtighed | ± 0,075 % af span |
||||||||||||||||||
| Udgangssignal / Output | 2-wire 4-20 mA DC med digital kommunikation eller bus kommunikation |
||||||||||||||||||
| Godkendelser |
|
||||||||||||||||||
med Flange forsats flush type
med Flange forsats flush type
