Når du anvender hydrostatisk tryk til niveaumåling, registrerer trykcellen i en tryktransmitter selv de mindste ændringer i det hydrostatiske tryk, som stiger eller falder afhængigt af, hvor meget f.eks. tanken er fyldt.
Hydrostatisk niveaumåling eller trykbaseret niveaumåling anvendes til kontinuerlig måling i vand, spildevand eller kemikalier. Ved hydrostatisk niveaumåling udnyttes det forhold, at trykket er lineært med niveauet, forudsat at mediets densitet er konstant.

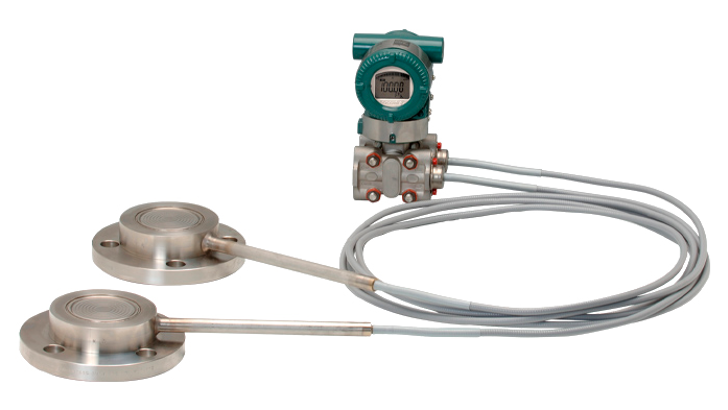

Differenstryktransmitter med fastmonteret flange forsats. Måleområde fra 10 mbar til 5 bar fordelt på 2 forskellige måleceller. ± 0,075 % nøjagtighed af span
Differenstryktransmitter med påmonteret flange forsats. Måleområde fra 10 mbar til 5 bar. 0,075% nøjagtighed af span.
Med fastmonteret membranforsatse. Måleområde fra 20mbar op til 5 bar på 2 forskellige måleceller. Nøjagtighed 0,15% af span. Respons tid på 200 ms.
Med fastmonteret membranforsatse. Måleområde fra 20mbar op til 5 bar på 2 forskellige måleceller. Nøjagtighed 0,2 % af span. Respons tid på 200 ms.
BD sensors niveausensorer omfatter nedsænknings- og aftagelige niveauprober, samt indskruningstransmittere. De fås i mange forskellige materialer og versioner, så de kan tilpasses de fleste applikationer.
LMP 307i er en nedsænkelig probe fra BD Sensors i rustfrit stål. Denne probe er designet til kontinuerlig niveaumåling i vand samt i rene eller let forurenede væsker. Da det grundlæggende element i LMP 307i er rustfrit stål, er det designet til at give dig præcise målinger og langvarig stabilitet.
LMK 382H fra BD Sensors er en probe designet til kontinuerligt at måle niveauet i både spildevand, grundvand og medier med høj viskositet. Proben er en kraftig og højtryksbestandig kapacitiv keramisk sensor, der anvendes til eksempelvis lave niveauer.

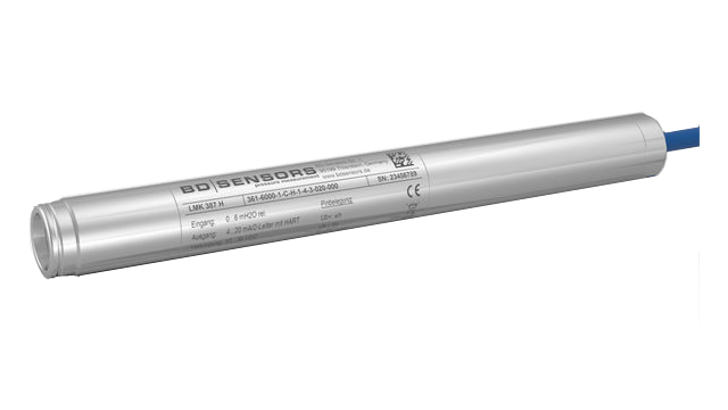

LMK 387H fra BD Sensors er en rustfri stålprobe, udviklet til at måle niveauet og målestanden for både spildevand, slam og vandløb. Robustheden af den forsænkede (flush) keramiske membran gør det desuden nemt at skille sensoren ad, rengøre og servicere den.
Det hydrostatiske tryk refererer til massen af en stationær væske på et givent målepunkt. Når niveauet stiger inde i tanken, stiger det hydrostatiske tryk proportionalt. For at denne type måling kan bruges til niveaumåling kræver det, at den monterede tryktransmitters målecelle er nedsænket i væsken. Tryktransmitteren måler det hydrostatiske tryk og dette konverteres til en niveaumåling baseret på følgende ligning:
Højde (Niveau) = Hydrostatiske tryk / (Væskens densitet * Massefylden)

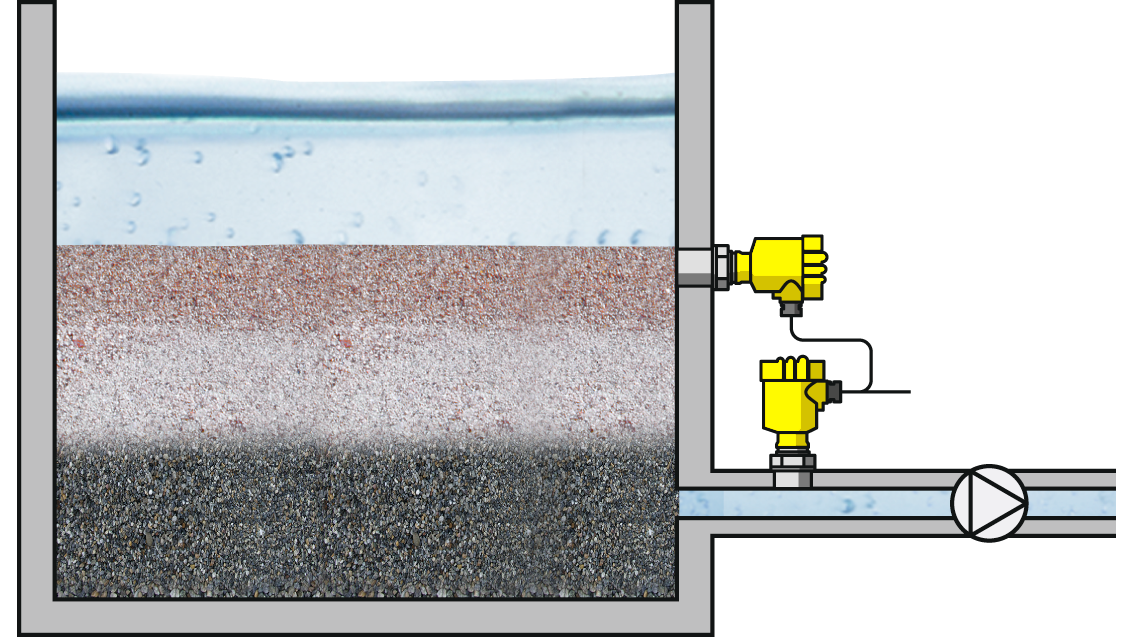

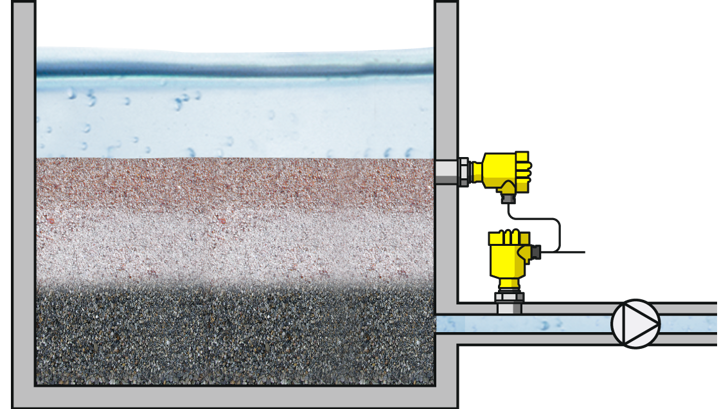

Ved hydrostatisk niveaumåling udnyttes det forhold, at trykket er lineært med niveauet, forudsat at mediets densitet er konstant. Der findes mange forskellige versioner af tryksensorer, afhængigt af om tryksensoren monteres i bunden af beholderen, eller nedhænges i et kabel fra toppen af en brønd.

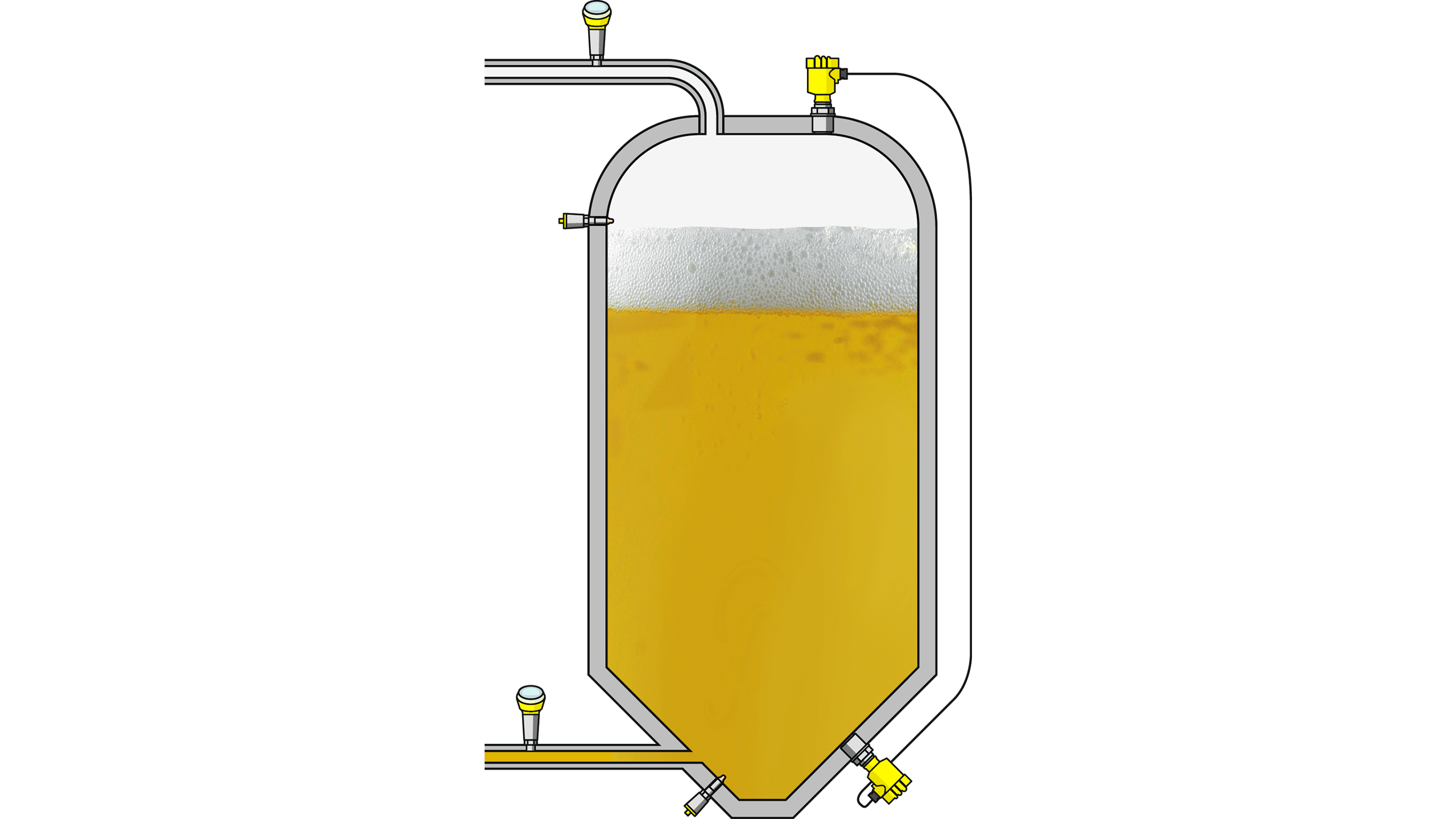

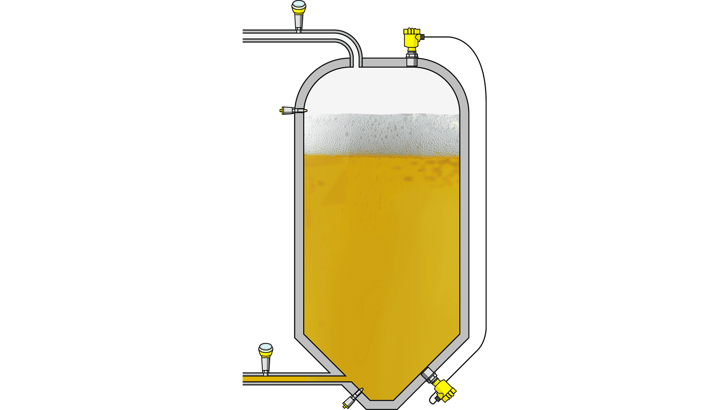

Er beholderen tryksat monteres to tryksensorer, en i toppen og en i bunden.
Ved at trække de to tryk fra hinanden får man det hydrostatiske tryk og dermed et mål for niveauet. En DP-måling.
Man kan også i tilfælde med en tryksat beholder anvende en differenstryktransmitter, som laver denne beregning direkte i instrumentet.
